ZB-YZ3-60型公众洗消站

ZB-YZ3-60型公众洗消站，本洗消淋浴间对外是完全封闭的，在强风的环境下可以有效地防止被污染的水向周围环境的扩散。帐篷和洗消间可折叠打包轻便地存放和运输，因此非常适合抢险救援先遣队，消防部门，医院，以及工业安全部门使用。本系统架设简单方便，是为紧急突发事件的快速反应特别设计的，是面对重大灾害、爆炸特别是、有害气体泄漏抢险排险所的设备主要用于接触污染水、环境，物品的现场的消防人员及公众人员的洗消，通过洗消系统加入相关的药液经高压喷淋装置洗消、消除毒物并集中处理。洗消系统组成主要由洗消帐篷、供水泵、洗消水加热器、暖风发生器、温控、喷淋头、污水池、污水泵、污水收集袋、均混器、排污、废水回收袋、自升式储水袋、简易洗消喷淋器、高压洗消泵等组成

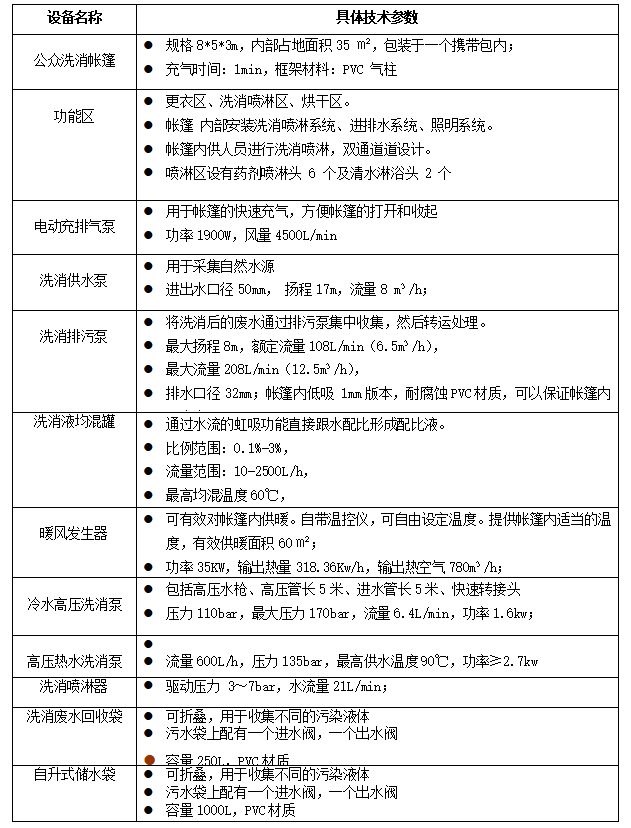

1、公众洗消帐篷

l 规格8*5*3m，内部占地面积35 ㎡，包装于一个携带包内；l 充气时间：1min，框架材料：PVC 气柱

2、功能区

l 更衣区、洗消喷淋区、烘干区。l 帐篷 内部安装洗消喷淋系统、进排水系统、照明系统。

l 帐篷内供人员进行洗消喷淋，双通道道设计。l 喷淋区设有药剂喷淋头 6 个及清水淋浴头 2 个

3、电动充排气泵

l 用于帐篷的快速充气，方便帐篷的打开和收起l 功率1900W，风量4500L/min

4、洗消供水泵l

l 用于采集自然水源l l进出水口径50mm， 扬程17m，流量8 m³/h；

5、洗消排污泵l

l 将洗消后的废水通过排污泵集中收集，然后转运处理。l 最大扬程8m，额定流量108L/min（6.5m³/h），

l 最大流量208L/min（12.5m³/h），l 排水口径32mm；帐篷内低吸 1mm版本，耐腐蚀PVC材质，可以保证帐篷内无余水。

6、洗消液均混罐

l 通过水流的虹吸功能直接跟水配比形成配比液。l 比例范围：0.1%-3%，

l 流量范围：10-2500L/h，l 最高均混温度60℃，l 工作水压：0.3-6bar；

7、暖风发生器l

l 可有效对帐篷内供暖。自带温控仪，可自由设定温度。提供帐篷内适当的温度

l 有效供暖面积60㎡；l 功率35KW，输出热量318.36Kw/h，输出热空气780m³/h；

8、冷水高压洗消泵l

l 包括高压水枪、高压管长5米、进水管长5米、快速转接头l 压力110bar，最大压力170bar，流量6.4L/min，功率1.6kw；

9、高压热水洗消泵l

l 流量600L/h，压力135bar，最高供水温度90℃，功率≥2.7kwl 洗消喷淋器l驱动压力 3～7bar，水流量21L/min；

10、洗消废水回收袋l

l 可折叠，用于收集不同的污染液体l 污水袋上配有一个进水阀，一个出水阀l 容量250L，PVC材质

11、自升式储水袋l

l 可折叠，用于收集不同的污染液体l 污水袋上配有一个进水阀，一个出水阀l 容量1000L，PVC材质
